FYP10液压支架用自动喷雾控制阀

产品详情




一.主要用途

“FYP10液压支架用自动喷雾控制阀”与高压胶管、KJ系列管路系统接头及附件、喷雾杆总成等部件组合成降尘系统,安装在“液压支架”(以下简称支架)的液压控制系统、供水管路中,实现煤矿井下综采、综放工作面“液压支架”降架、移架、放顶煤以及跟随采煤机时同步自动喷雾降尘。
二.产品主要特点
A. 煤矿井下综采、综放工作面液压支架实现自动喷雾降尘,已有技术的产品在应用中主要存在以下问题:
(1)控制信号乳化液向水路泄漏或水向乳化液控制信号侧穿透,影响液压支架的正常操作功能;
(2)液压支架控制回路因乳化液泄漏压力降低,水阀不能可靠打开工作;
(3)
当出现上述故障时,由于产品零件非标设计及结构约束,现场无法进行维护及迅速排除故障,恢复正常;
(4)没有记忆功能,升架时喷雾即停止,喷雾时间不能随意控制,影响降尘效果。

B. FYP10液压支架用自动喷雾控制阀(以下简称为喷雾控制阀)的研制即针对上述情况,解决了存在的问题。
(1)将控制信号液路和喷雾水路分开闭锁,不会产生窜液现象。
(2)有记忆功能,支架运动(升、降、进、退)过程中,可随意控制喷雾时间,增强降尘效果。
(3)可以实现本架喷雾、两架或多架顺序联喷、手动或自动跟随采煤机喷雾多种功能,且管路简单,操作方便。
(4)易损零件标准化、结构简单紧凑,偶然出现故障时,现场能够方便即时排除故障、恢复功能。
(5)多种功能实现,可任意选择,互不干扰。

三.主要技术参数:
1、控 制 液:液压支架用乳化液
2、使用环境温度:4~40℃
3、工作压力:≤35Mpa
4、水 压: 1~7 Mpa
5、外形尺寸:70×90×105(mm)
6、重 量:4.5kg

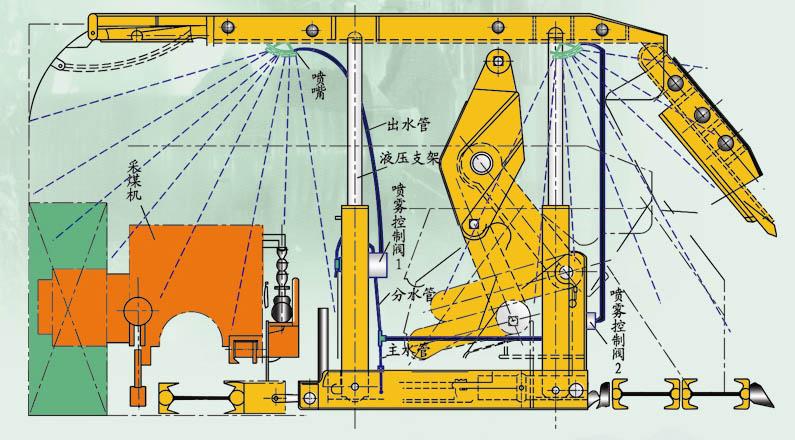

四.实现多种喷雾功能的安装布置示意图(点击可放大)

六.安装使用配套部件(参考示意)
